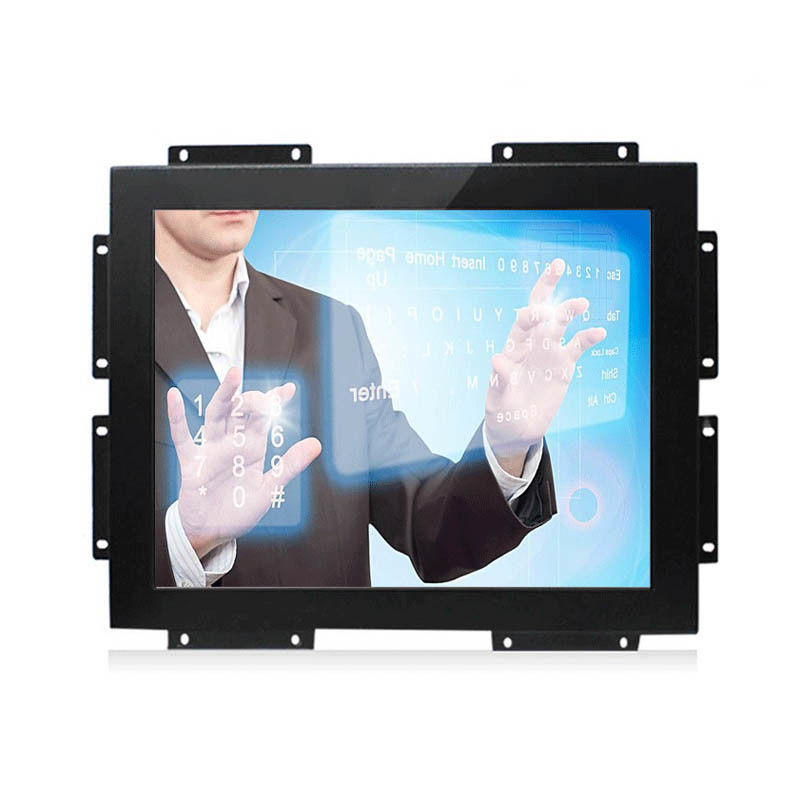

1280*1024 Monitor obrazu otwartego dotykowego

Gdy ekran dotykowy ma stać się częścią kiosku, panelu urządzenia lub terminala montowanego na ścianie, wyświetlacz musi działać w ramach całego systemu, a nie tylko obok niego. HOP170-8 to 17-calowy monitor z ekranem dotykowym w ramie otwartej zaprojektowany do tego typu integracji, łączący wyświetlacz TFT-LCD o rozdzielczości 1280 × 1024 z przemysłową metalową konstrukcją w ramie otwartej i elastycznymi opcjami instalacji.

Wyświetlacz obsługuje wejścia VGA i DVI, z opcjonalnymi wyjściami HDMI i RS232. Jego konfiguracja dotykowa jest określona jako rezystancyjna z opcjami 4-przewodowymi / 5-przewodowymi, podczas gdy dotyk pojemnościowy jest również wymieniony jako dodatkowa konfiguracja. Ze standardową jasnością 350 cd/m², opcjonalną jasnością 1000 cd/m², deklarowanym cyklem życia 50 milionów dotknięć i mocowaniem VESA 75/100, HOP170-8 stanowi praktyczną platformę dla producentów sprzętu i integratorów systemów do niestandardowych projektów wyświetlaczy.

• Konstrukcja w ramie otwartej dla bezproblemowej integracji z urządzeniami
• Przemysłowa metalowa konstrukcja do trwałych instalacji wbudowanych
• Elastyczna technologia dotykowa dla różnych wymagań projektowych
• Niezawodny dotyk rezystancyjny do częstej interakcji z operatorem
• Elastyczna łączność dla różnorodnych systemów hosta
• Opcja wysokiej jasności dla trudnych środowisk instalacyjnych
• Wiele opcji montażu dla niestandardowych konstrukcji urządzeń
• Sterowanie OSD dla wygodnej regulacji instalacji
• Zaprojektowany do kiosków, systemów wbudowanych i terminali ściennych

17-calowy ekran stanowi użyteczny kompromis dla urządzeń wymagających większego obszaru widzenia niż kompaktowy monitor wbudowany, bez przechodzenia na znacznie większy format wyświetlacza. Jego rozdzielczość 1280 × 1024 zapewnia format roboczy 5:4, odpowiedni dla układów interfejsu, w których ważna jest pionowa przestrzeń ekranu. Panel ma aktywny obszar 339,8 × 272,5 mm, współczynnik kontrastu 1000:1, 16,2 miliona kolorów i czas reakcji 5 ms. Ze standardową jasnością 350 cd/m² wyświetlacz stanowi zdefiniowaną platformę wizualną dla interfejsów wbudowanych, podczas gdy opcjonalna konfiguracja 1000 cd/m² daje zespołom projektowym kolejną opcję, gdy wymagana jest wyższa jasność.

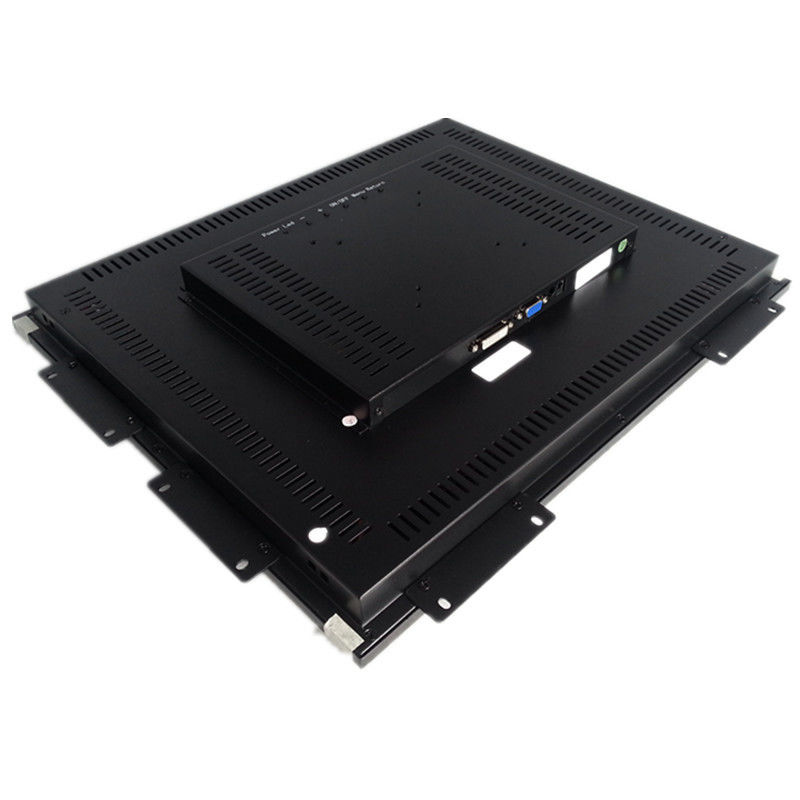

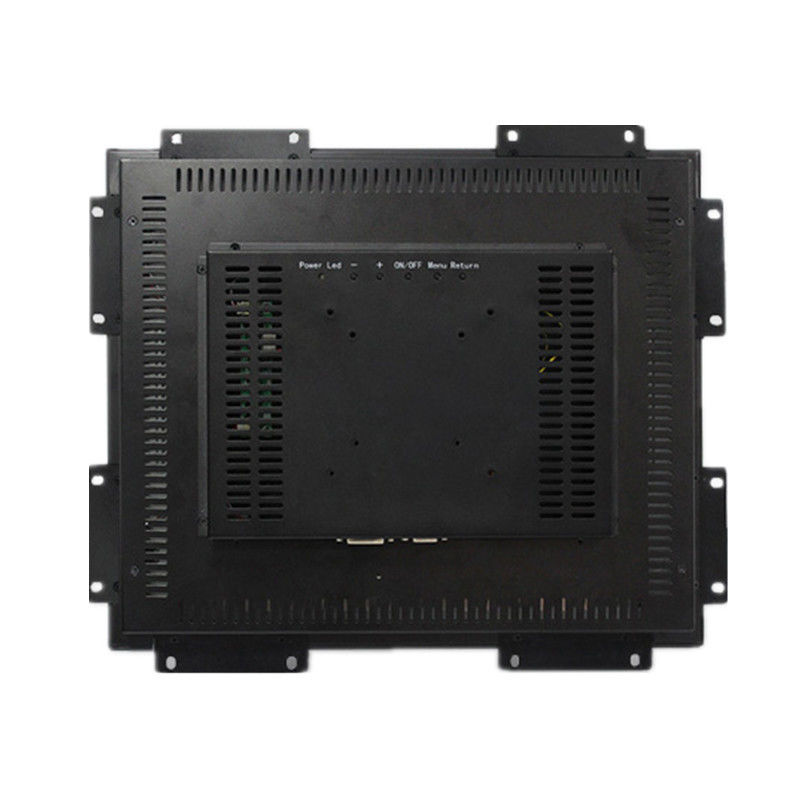

Konstrukcja w ramie otwartej pozwala na wbudowanie monitora we własną obudowę klienta, zamiast polegania na gotowej obudowie monitora biurkowego. W połączeniu z przemysłową metalową ramą sprawia to, że wyświetlacz nadaje się do projektów urządzeń, w których ekran ma stać się częścią fizycznej struktury. Interfejsy montażowe VESA 75 mm i 100 mm obsługują standardową instalację, a poziome i pionowe wsporniki montażowe zapewniają dodatkową elastyczność. Dla producentów kiosków i deweloperów sprzętu takie podejście pozwala na uwzględnienie wymiarów wyświetlacza i metody montażu wraz z obudową od samego początku, zmniejszając potrzebę przeprojektowania otaczającej struktury wokół stałego monitora komercyjnego.

HOP170-8 jest określony jako rezystancyjny ekran dotykowy z konfiguracją dotykową 4-przewodową / 5-przewodową. Informacje źródłowe wymieniają również dotyk pojemnościowy jako dodatkową opcję dotykową, więc ostateczna konfiguracja powinna zostać potwierdzona zgodnie z wymaganiami projektu. Panel dotykowy zapewnia 92% transmisji światła, deklarowany czas reakcji 2 ms i cykl życia dotyku do 50 milionów dotknięć. USB jest określony jako interfejs systemu dotykowego, z poborem mocy dotyku +5V @ 80mA. Daje to integratorom zdefiniowaną platformę wejścia dotykowego, którą można ocenić wraz z systemem hosta, interfejsem użytkownika i strukturą mechaniczną przed produkcją.

Różne systemy wbudowane mogą korzystać z różnych interfejsów hosta, szczególnie gdy projekty wymagają integracji z istniejącym sprzętem. HOP170-8 obsługuje wejście wideo VGA i DVI, a HDMI jest dostępne jako opcja. RS232 jest również dostępny jako interfejs opcjonalny, a USB zapewnia połączenie dotykowe. Pozwala to wyświetlaczowi pozostać dedykowanym komponentem wizualnym i dotykowym, podczas gdy komputer przemysłowy klienta, kontroler lub inne urządzenie hosta obsługuje przetwarzanie aplikacji. Podczas projektowania systemu dostępne wyjście wideo hosta i wymagana metoda komunikacji dotykowej mogą być zatem dopasowane do odpowiedniej konfiguracji monitora, zamiast wymuszać na całym systemie przyjęcie jednego standardu interfejsu.

Standardowa jasność wynosi 350 cd/m², z opcjonalną konfiguracją osiągającą 1000 cd/m². Zapewnia to dodatkową elastyczność w projektach, gdzie wyświetlacz może wymagać silniejszego natężenia światła niż może zapewnić standardowa konfiguracja. Panel oferuje również współczynnik kontrastu 1000:1, 16,2 miliona kolorów i deklarowany kąt widzenia 60° / 70° przy określonym warunku kontrastu. Zamiast traktować jasność jako stałą specyfikację, zespoły projektowe mogą wybrać odpowiednią konfigurację zgodnie z rzeczywistym środowiskiem instalacji. Dostępne informacje o produkcie nie definiują stopnia ochrony IP ani pełnej specyfikacji środowiska pracy, dlatego wymagania środowiskowe powinny być potwierdzone oddzielnie dla finalnej aplikacji.

HOP170-8 jest przeznaczony do instalacji w kioskach, systemach wbudowanych i montowanych na ścianie, co czyni go praktyczną opcją, gdy wyświetlacz ma być fizycznie zintegrowany z większą strukturą. W kiosku monitor może stać się częścią przedniego interfejsu; w sprzęcie wbudowanym może być zainstalowany bezpośrednio w obudowie klienta; a w systemach montowanych na ścianie dostępne interfejsy VESA i wsporniki montażowe zapewniają opcje pozycjonowania ekranu. W informacjach o produkcie nie podano żadnych konkretnych zastosowań branżowych, dlatego produkt powinien być oceniany zgodnie z rzeczywistym projektem systemu, a nie przypisywany do konkretnej branży bez dowodów projektowych.

Po zainstalowaniu monitora wbudowanego ustawienia wyświetlacza mogą wymagać dostosowania w zależności od sygnału hosta, pozycji montażu i warunków oglądania. HOP170-8 zawiera sterowanie OSD do regulacji jasności i kontrastu, a także automatyczną regulację, fazę, zegar, pozycjonowanie poziome i pionowe, wybór języka, ustawienia funkcji i resetowanie. Kontrolki te zapewniają personelowi instalacyjnemu i serwisowemu bezpośredni sposób precyzyjnego dostrojenia wyświetlacza bez modyfikowania oprogramowania aplikacyjnego klienta. W przypadku sprzętu wdrażanego w wielu lokalizacjach, lokalna regulacja może również ułatwić uruchomienie, gdy ostateczne środowisko instalacji różni się od pierwotnego środowiska rozwoju lub testowania.
