RS323 USB 12" monitora dotykowego

Gdy wyświetlacz musi zostać wbudowany w kiosk, panel urządzenia lub terminal montowany na ścianie, odpowiedni ekran to nie tylko rozdzielczość. Musi on również zapewniać przewidywalne wprowadzanie dotykowe, elastyczną łączność, praktyczne opcje montażu i formę, którą można zintegrować z gotowym urządzeniem. HOP121-8 to 12,1-calowy monitor z ekranem dotykowym rezystancyjnym w ramie otwartej zaprojektowany z myślą o tych wymaganiach.

Wyświetlacz TFT-LCD o rozdzielczości 1024 × 768 zapewnia praktyczny format wyświetlania dla wbudowanych interfejsów, a konstrukcja z otwartą ramą pozwala na włączenie monitora do obudowy klienta. Rezystancyjny ekran dotykowy 4- lub 5-przewodowy, interfejs dotykowy USB, wejścia VGA i DVI, opcjonalne HDMI i RS232 oraz montaż VESA 75/100 zapewniają elastyczność dla różnych konfiguracji systemowych. Dzięki opcjonalnej jasności 1000 cd/m², cyklowi życia dotyku wynoszącemu 50 milionów dotknięć i 3-letniej gwarancji, HOP121-8 jest pozycjonowany jako konfigurowalny komponent wyświetlacza dla powtarzalnych projektów B2B.

• Konstrukcja z otwartą ramą dla bezproblemowej integracji z urządzeniami
• Niezawodny dotyk rezystancyjny do pracy przemysłowej
• Elastyczny montaż dla niestandardowych struktur urządzeń
• Konfigurowalne interfejsy dla różnych systemów hosta
• Opcja wysokiej jasności dla wymagających środowisk
• Trwała wydajność dotykowa dla częstej pracy
• Łatwa regulacja wyświetlacza za pomocą wbudowanych elementów sterujących OSD
• Zaprojektowany do kiosków i urządzeń wbudowanych

Format 12,1 cala zapewnia praktyczną równowagę między widocznością ekranu a przestrzenią instalacyjną. Z rozdzielczością 1024 × 768 i obszarem aktywnym 246,0 × 184,5 mm, wyświetlacz zapewnia wystarczającą przestrzeń roboczą do obsługi interfejsów, menu sterowania, informacji o stanie i innych treści graficznych, bez konieczności stosowania większej obudowy związanej z większymi monitorami. Panel zapewnia standardową jasność 350 cd/m², kontrast 1000:1, 16,2 miliona kolorów i czas reakcji 5 ms. Dla deweloperów urządzeń specyfikacje te stanowią zdefiniowaną platformę wyświetlania, którą można uwzględnić na wczesnym etapie projektowania mechanicznego i interfejsu.

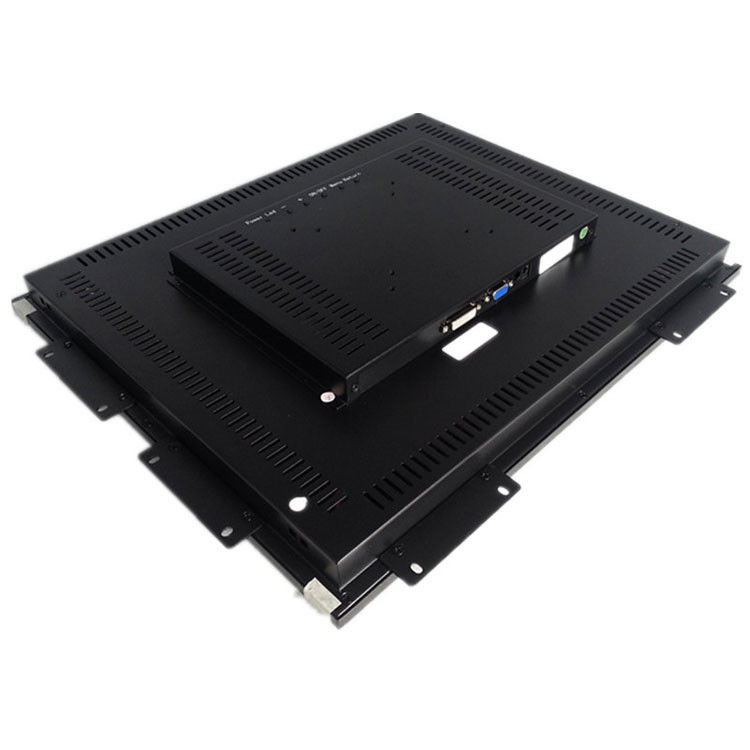

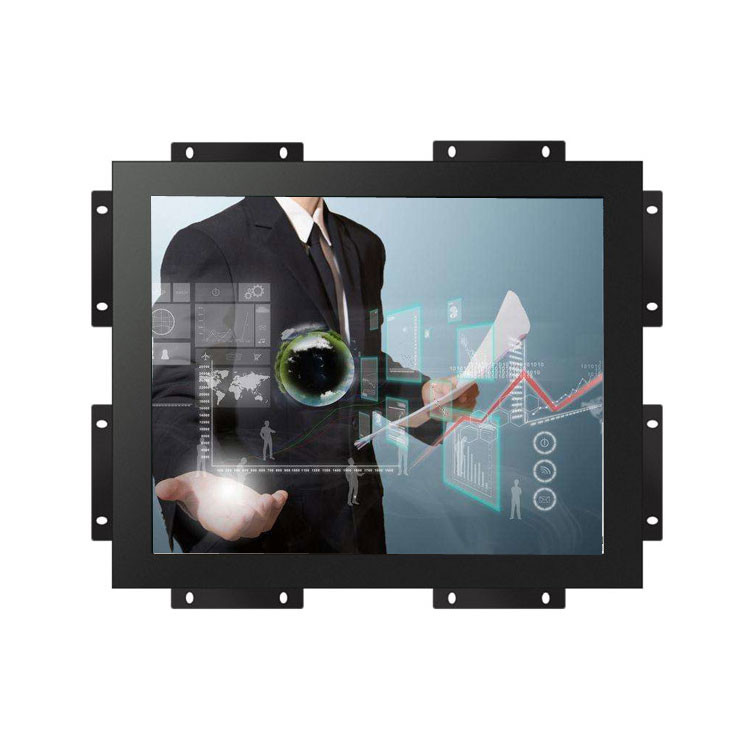

HOP121-8 wykorzystuje konstrukcję wyświetlacza z otwartą ramą, co pozwala na jego integrację z własną obudową klienta, zamiast wymagać gotowej obudowy konwencjonalnego monitora stacjonarnego. Jest to szczególnie istotne, gdy ekran ma być umieszczony w kiosku, panelu urządzenia lub niestandardowym terminalu. Interfejsy montażowe VESA 75 mm i 100 mm, wraz z opcjami wsporników poziomych i pionowych, zapewniają dodatkową elastyczność instalacji. Zamiast projektować otaczające urządzenie wokół stałego monitora konsumenckiego, deweloperzy mogą traktować wyświetlacz jako indywidualny komponent w ramach większej architektury systemu.

HOP121-8 jest zbudowany w oparciu o rezystancyjny ekran dotykowy w konfiguracjach 4- i 5-przewodowych. Zapewnia to praktyczne rozwiązanie wprowadzania dotykowego dla urządzeń wbudowanych, gdzie operator musi bezpośrednio wchodzić w interakcję z wyświetlaczem, zamiast polegać na oddzielnym interfejsie sterowania. Panel dotykowy oferuje 92% transmisji światła, deklarowany czas reakcji 2 ms i cykl życia dotyku do 50 milionów dotknięć. USB jest używane jako interfejs systemu dotykowego, z mocą dotyku określoną na +5V @ 80mA. W przypadku projektów z istniejącym sprzętem hosta, wybraną konfigurację dotykową można ocenić wraz z systemem hosta i wymaganiami mechanicznymi przed produkcją.

Urządzenia wbudowane mogą korzystać z różnych generacji sprzętu hosta, dlatego łączność może stać się ważną częścią wyboru wyświetlacza. HOP121-8 obsługuje wejścia wideo VGA i DVI, a HDMI jest dostępne jako opcjonalna konfiguracja. Dostępne jest również RS232 jako opcja, podczas gdy USB zapewnia interfejs systemu dotykowego. Pozwala to monitorowi pozostać komponentem wyświetlacza i wejścia, podczas gdy kontroler lub komputer klienta obsługuje samą aplikację. Dla integratorów systemów, potwierdzenie wyjścia wideo hosta i wymagań komunikacji dotykowej na początku projektu pomaga uniknąć niepotrzebnych zmian interfejsu w późniejszym etapie rozwoju.

Standardowa jasność wyświetlacza wynosi 350 cd/m², z opcjonalną konfiguracją osiągającą 1000 cd/m². Daje to zespołom projektowym kolejną opcję, gdy gotowe urządzenie wymaga silniejszej widoczności ekranu w jaśniejszym oświetleniu otoczenia. Wyświetlacz zapewnia również współczynnik kontrastu 1000:1, 16,2 miliona kolorów i kąt widzenia 60°/70° przy podanym warunku kontrastu. Zamiast stosować jedną konfigurację jasności do każdego projektu, nabywcy mogą wybrać odpowiednią opcję zgodnie z rzeczywistym środowiskiem instalacji. Informacje o produkcie nie określają pełnej oceny środowiska pracy ani stopnia ochrony IP, dlatego przed ostatecznym wyborem należy potwierdzić specyficzne wymagania środowiskowe aplikacji.

Informacje o produkcie wyraźnie identyfikują kioski, urządzenia wbudowane i instalacje ścienne jako opcje wdrożenia. Czyni to HOP121-8 odpowiednim do projektów, w których monitor musi stać się częścią większej struktury fizycznej. Kiosk może zawierać ekran w swoim panelu przednim, podczas gdy producent urządzenia może zainstalować go w niestandardowej obudowie. Systemy montowane na ścianie mogą wykorzystywać dostępne interfejsy VESA i konfiguracje wsporników do pozycjonowania wyświetlacza w ostatecznej instalacji. Ponieważ w źródłowych informacjach nie podano żadnej specyficznej aplikacji branżowej, produkt należy ocenić zgodnie z rzeczywistą strukturą mechaniczną, wymaganiami interakcji użytkownika i warunkami środowiskowymi zamierzonego systemu.

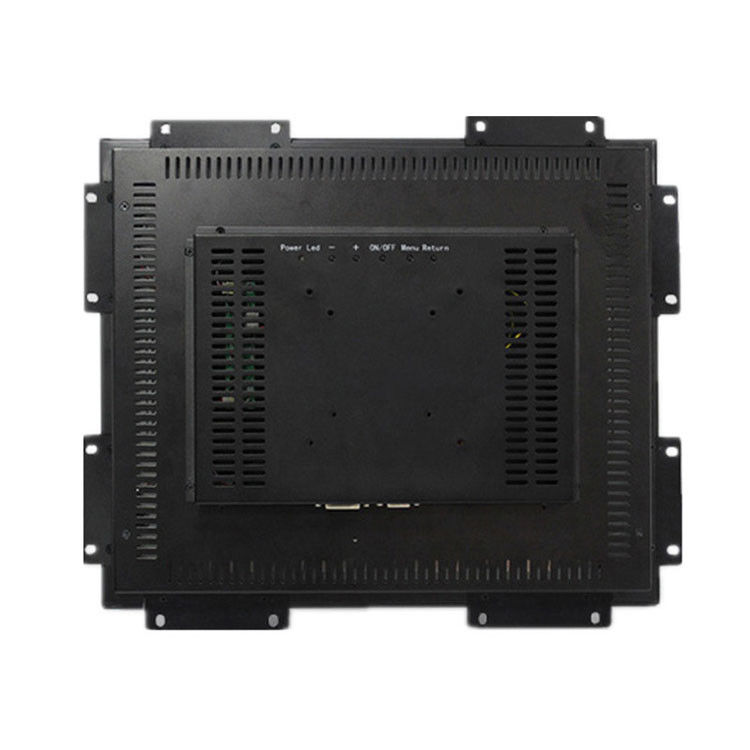

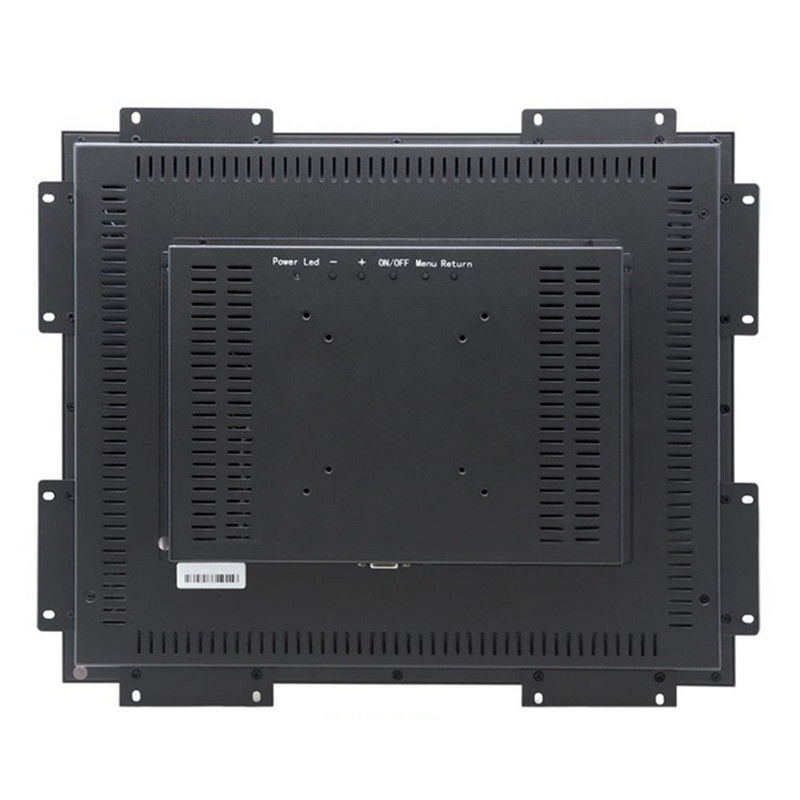

Po zainstalowaniu wyświetlacza w gotowym urządzeniu, obraz może wymagać regulacji w zależności od sygnału hosta i ostatecznej pozycji montażu. HOP121-8 zapewnia sterowanie OSD dla jasności i kontrastu, a także automatyczną regulację, fazę, zegar, pozycjonowanie poziome i pionowe, wybór języka, ustawienia funkcji i resetowanie. Te elementy sterujące dają personelowi instalacyjnemu i serwisowemu bezpośredni sposób konfiguracji wyświetlacza bez zmiany oprogramowania aplikacyjnego klienta. Dla producentów urządzeń wdrażających ten sam wyświetlacz w różnych instalacjach, może to ułatwić uruchomienie, ponieważ parametry wyświetlacza można regulować lokalnie po zintegrowaniu monitora.

HOP121-8 jest dostępny pod marką OEM lub CNHOPESTAR, co czyni go odpowiednim dla firm integrujących monitor z własnymi urządzeniami lub rozwiązaniami komercyjnymi. Opcjonalne HDMI, RS232 i jasność 1000 cd/m² zapewniają dodatkową elastyczność konfiguracji wokół standardowej platformy VGA/DVI i dotyku rezystancyjnego. W przypadku zakupu OEM, ważnym krokiem jest zdefiniowanie ostatecznej konfiguracji przed produkcją, w tym rozmiaru ekranu, rozdzielczości, konfiguracji dotykowej, interfejsów, jasności, metody montażu i wymagań dotyczących marki. Pomaga to zapewnić, że dostarczony wyświetlacz pasuje do architektury mechanicznej i elektrycznej gotowego produktu klienta, zamiast być wybieranym jako ogólny monitor po zakończeniu projektowania systemu.
